电气性能

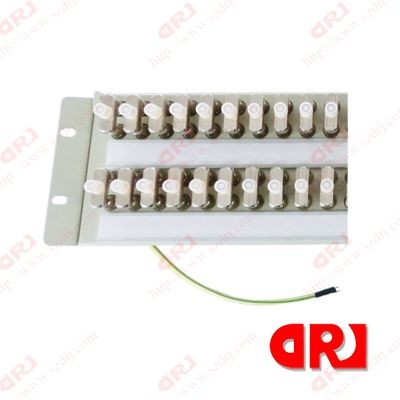

75Ω/ 75Ω不平衡式连接单元

特性阻抗：75Ω

回波损耗：≥18dB(50KHz～233MHz)

回线介入衰减：≤0.3dB(50KHz～233Hz )

内外导体间绝缘电阻：≥1000MΩ（500V）

内、外导体间接触电阻： ≤2.5mΩ(外导体)

                       ≤10mΩ（内导体）

内外导体间耐电压：≥1000V*AC*1min不击穿、无飞弧

回线间串音防卫度：≥70dB(50KHz～233MHz)

主要机械性能

拉脱力  （N）：抗电缆拉伸能力大于 50

分离力  （N）：在无锁定状态下为2.2 ～ 10

机械耐久性：同轴连接器插拔1000次后，符合其电气性能，且接触面应仍有电镀层，不得露出基底材料。



环境条件

工作温度：-5 ℃ ～ +40 ℃

        相对湿度：≤ 85％（+30℃）

        大气压力：70 kPa ～ 106 kPa

储存温度

    -25 ℃ ～ +55℃

试验环境条件

试验在标准条件下进行，即

温度：  15 ℃ ～ 35 ℃

        相对湿度：≤ 75％

        大气压力：86 kPa ～ 106 kPa



机架的特征

        1，产品属于双面架，开放式设计。

        2，架体上的单元体安装孔位标准化设计，通用性好

        3，满足21〞及19〞安装的单元体的安装，互换性好。

        4，满足不同数量的单元体的安装，按实际需要情况任意调节单元体的安装位置。

      5，机架内部空间利用率提高36%

        6，单元体可向下翻转90°，便于电缆成端操作。

      7，单元体采用导向推进自动定位，开启及关闭操作方便

      8，Y”型同轴插头带有测试口，具有在线测试功能。

        9，采用表面镀金的同轴连接器，接触电阻低，连接可靠。

        10，系统标识清晰、完善，方便维护与管理。
